产品背景

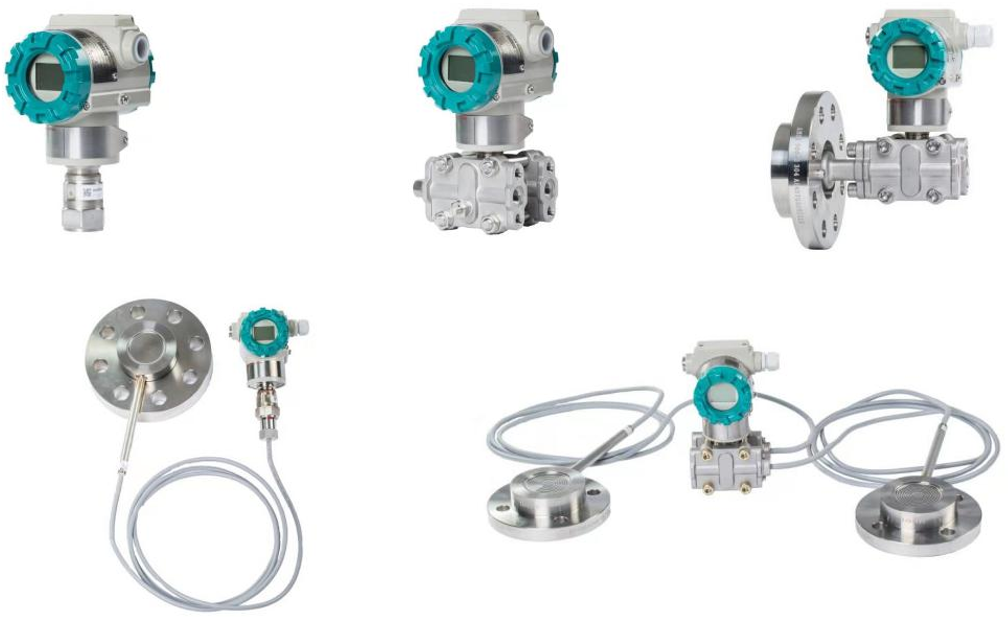

PDS智能变送器是由重庆川仪自动化股份有限公司集成世界先进设计理念与工艺技术研制的高精度智能压力/差压变送器。该产品采用世界先进的单晶硅复合传感器、高可靠性的电子模块化设计、精密的温度和线性校正系统以及智能制造技术,确保了产品的高精度、高稳定性和一致性。

产品具有完整的智能诊断、仿真、监测、本机组态及多种通讯功能,规格齐全的接液材质,高指标的电磁兼容及雷电保护特性等,在电力、冶金、化工、煤化工、石油、石化、环保、建材、轻工等行业得到了广泛应用。

工作原理

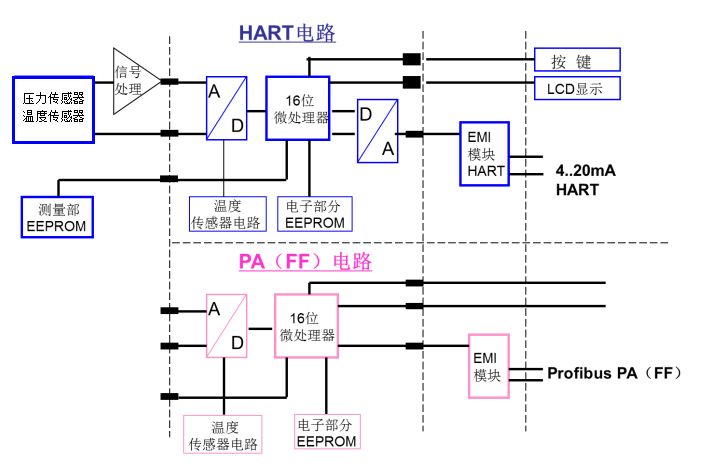

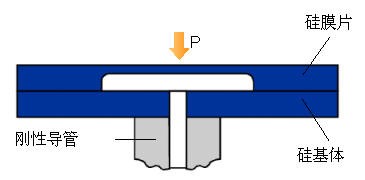

PDS智能变送器采用先进的单晶硅复合传感器和模块化设计。由传感器产生的信号经过放大和高速双A/D转换器转换成数字信号,在微处理器中进行线性和温度校正。对于HART变送器,再经D/A转换器转换成4-20mA.d.c叠加HART信号;对于PROFIBUS-PA、FF变送器,直接输出全数字PROFIBUS-PA、FF信号。



测量单元的数据和变送器的功能参数被分别存储在两个EEPROM中。您可以通过3个调整按键直接在测量现场进行参数调整,在LCD显示中读取测量结果、故障信息和工作方式。当然也可以通过HART、PROFIBUS-PA或FF协议进行参数设定。

卓越品质

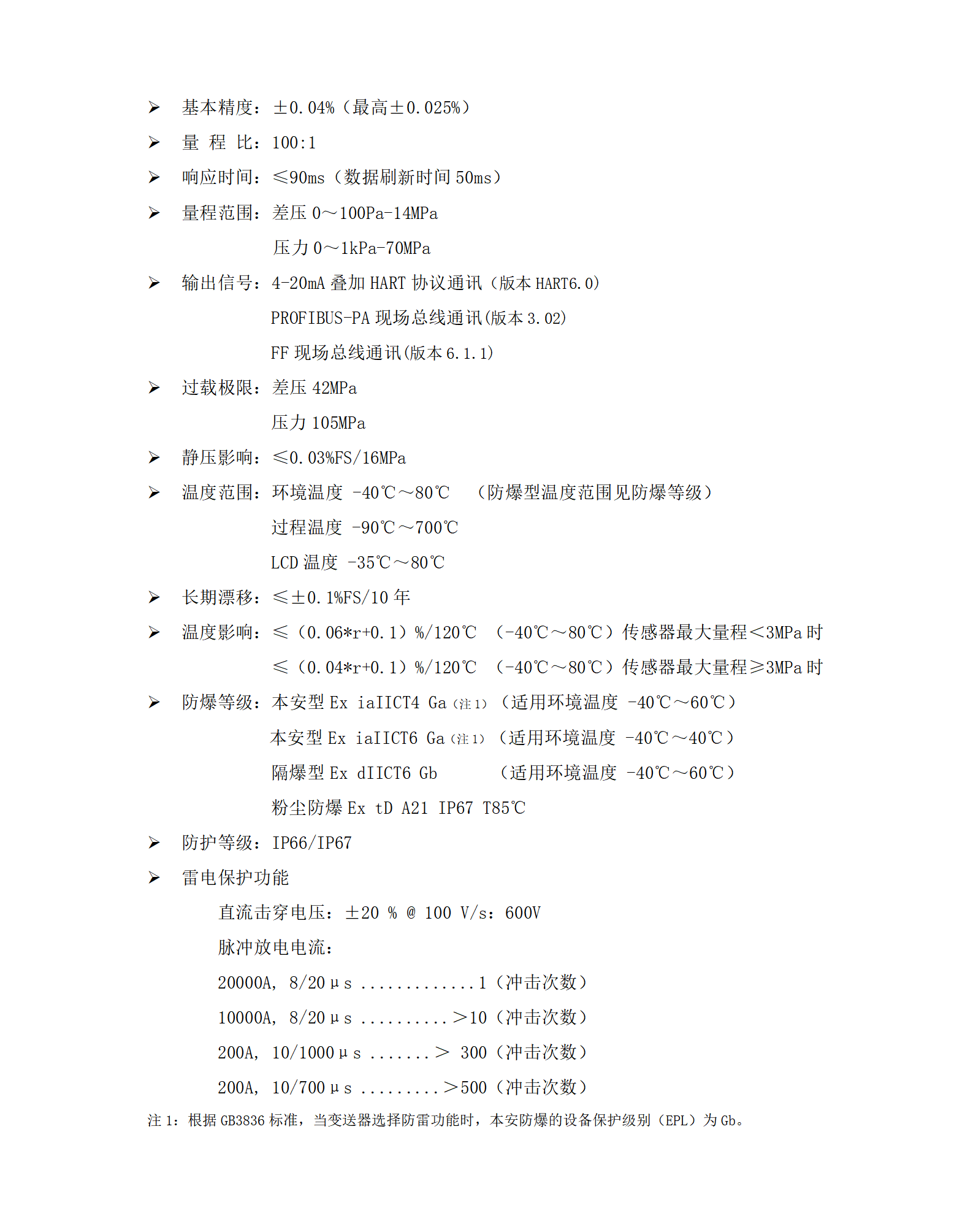

PDS特点

高稳定性


PDS智能变送器基本精度0.04%FS(最高0.025%FS),在连续使用10年以后,仍能保持99.9%的准确度,节约可观的维护成本。PDS智能变送器采用坚固的金属外壳和全密封测量部件,可以从容应对极端的化学和机械负荷,同时具备极强的抗电磁干扰能力以及防雷电保护功能,确保了PDS变送器的高稳定性、高可靠性。

智能诊断及仿真


  • 智能诊断
  • PDS智能变送器具有集成诊断功能,对运行过程及其自身状态进行实时监视。在超过定义数量的事件之后,变送器进入故障报警状态,输出报警电流(3.6或 22.8mA),为系统联锁或SIS安全系统提供控制信号。故障时,LCD显示器自动显示“Err ”,并自动分析、显示故障部件,使仪表维护、维修、更换变得更加简单方便。

  • 智能诊断
  • 变送器的仿真功能可以模拟过程状态获取测量数据,也可用于检查变送器回路的连接、输出状态。仿真输出参数包括:压力、传感器温度、电子部温度。仿真输出方式包括:固定值仿真或线性函数仿真。仿真期间,变送器输出不随现场压力的变化而改变,通过按键操作或变送器断电重启之后,回到正常测量状态。

    组态方式多样化

  • 强大的本地组态

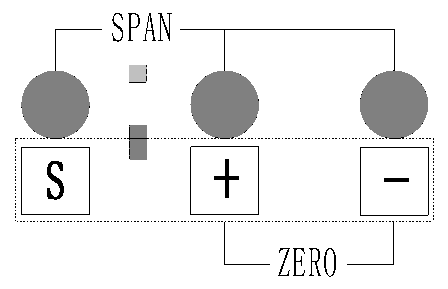

  • 使用3个按钮和高对比度的LCD显示器,即可在现场迅速而轻易地输入所有参数。不用打开变送器护盖,您就可以在现场设定最小值、最大值、阻尼和错误事件的输出信号。这意味着潮气不会进入到变送器内部,并保证Exd隔爆保护。通过按键,您可以在100:1的量程比范围内调整量程、调整特性曲线、电气阻尼(最大为100s)。同时,在现场也可以选择各种显示单位。如液位测量:mmH2O、inH2O、mmHg等。在系统联调或回路检测时,PDS强大的仿真功能和在线诊断功能可以为您提供强大的帮助。

  • HART或总线通信组态
  • 您可以借助HART、PA、FF总线通信协议,使用一台PC或笔记本电脑、手持通信器或任何兼容的过程控制系统软件调整所有参数。这意味着,测量值和变送器参数在信号电路的任意点上都是透明的。使用基于人们所熟知的Windows操作系统的过程设备管理软件(PDM),不论用户经验如何都可以节省大量的时间。

    多种防腐材质

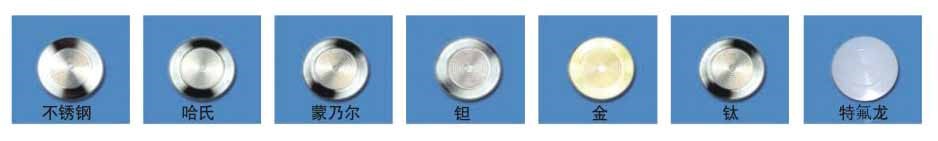

    即使测量极度腐蚀的物质,您也可以在PDS智能变送器中找到适宜的解决方案。其隔离膜片有不锈钢、哈氏合金、钽、蒙乃尔合金、镍或316L镀金等多种选择,变送器容室也可选特种不锈钢,在氯碱、制盐、海水等强腐蚀环境中确保PDS可靠运行。

    权威认证

    PDS智能变送器可以应对各种极端的压力、温度和爆炸、腐蚀性物质。PDS变送器通过国家级仪器仪表防爆安全(NEPSI)认证、中国般级社认证CCS,以及CENELEC、SIL、PROFIBUS-PA,Fieldbus Foundation、HART等多种国际认证。

    功能规范

    电源及负载

    变送器的电源电压U的范围:10.5≤U≤45V
    PA、FF总线的电源电压U的范围:9≤U≤32V
    对于本质安全型变送器,其电源应该从安全栅引出,所使用的安全栅应取得相关的防爆认证。

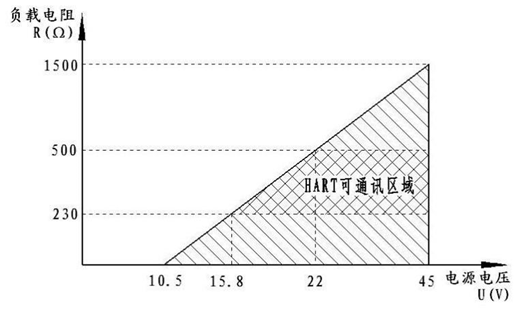

    变送器回路负载电阻:
    在需要HART通信的回路中:230≤R≤500,15.8≤U≤45V

    电源负载影响

    在10.5V≤U≤45V、230Ω≤R≤500Ω的范围内,电源变化的影响不超过标定量程的0.005%/V

    电磁兼容性

    EMC符合GB/T18268、IEC61326的相关要求。

    适用湿度

    长期相对湿度≤95%

    显示

    LCD显示器包含五位主变量、五位单位及其它标志段码

    组态

    本机按键设定或通过通信实现组态

    阻尼设定

    0~100秒(通过通信或本机设定)

    手持终端

    可选用符合HART、PA、FF协议相应的手持通信器,通信器必须包含用于压力变送器的程序数据包

    低端值和高端值调整

    可用上位机、手持终端或本机按键进行设定。在满足设定量程范围不小于最小量程的条件下,可在下限值和上限值之间任意设置

    故障报警

    当变送器出现故障时,自诊断程序自动输出警告信息或用户设定的报警电流。使用手持终端可查阅故障信息

    通讯距离

    HART协议采用多芯双绞线,最大通讯距离可达1.5km,具体通讯距离因电缆型号而异,PA、FF协议采用带屏蔽的双绞线,其电缆电阻≤44Ω/km,电缆截面积为0.32 mm²,最大通讯距离可达1.9km (EEx 应用最长 1.0 km)

    物理规范

    电气连接

    M20×1.5内螺纹; 1/2NPT内螺纹

    过程连接

    1/2 NPT内螺纹,1/2 NPT外螺纹,G1/2外螺纹,M20×1.5外螺纹(注:详细配置见对应型谱表选择)

    接触流体部件

    隔离膜片: 316L,HC-276,钽,蒙乃尔合金,316L镀金, PTFE,PFA,EN1.4466
    接液部件: 316、HC-276、蒙乃尔
    密封圈: 聚四氟乙烯, 丁腈橡胶,氟橡胶,金属密封圈
    安装法兰:S25C,304,316,316L
    注:详细配置见对应型谱表选择

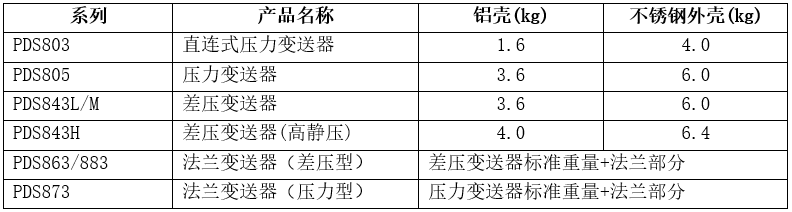

    重量

    变送器阀组

    变送器阀组是用于压力变送器、差压变送器、流量变送器、液位变送器输入压力信号的开启、关闭和平衡操作,主要有截止阀、二阀组、三阀组、五阀组。

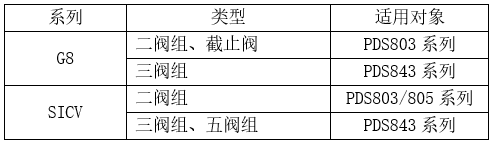

    PDS变送器具有G8系列常规阀组和SICV系列高端阀组(具体选项参见阀组型谱),还可根据介质腐蚀性选择304、316、316L、HC-276或蒙乃尔材质的阀组。阀组最大耐压42MPa,适用温度范围-40~230℃。

    PDS变送器可以与阀组在工厂进行一体化装配,并完成泄漏检查与校验,可为现场或项目节约安装成本,提高安装效率。
